广州开关电源适配器工厂供应DK1203方案12V1A足功率电源适配器带纯铜电感带817光耦
“广州开关电源适配器工厂供应DK1203方案12V1A足功率电源适配器带纯铜电感带817光耦”参数说明
| 用途： | 安防监控 | 输出类型： | 直流 |
| 连接方式： | 插入式 | 型号： | HH-DK12103-05 |
| 规格： | 英/美/中/欧/规插头可定制 | 商标： | HANCANTON |
| 包装： | 按客户要求定做(默认工业中性包装) | 安规认证： | CE RoHS |
| 输出电压： | 12V | 输出电流： | 1000mA |
| 电源控制IC芯片： | 东科DK1203 | 输入电压范围： | 90-264V |
| 纹波噪音： | ＜100mVp-p | 光电耦合器： | PC817A |
| 电路板材质： | 94V0 22F | 是否带电感： | 带全铜电感 |
| 输入电压频率： | 48-65Hz | 产量： | 4896000 |
“广州开关电源适配器工厂供应DK1203方案12V1A足功率电源适配器带纯铜电感带817光耦”详细介绍
广州恒桓DK1203方案12V1A足功率电源适配器带纯铜电感带817光耦

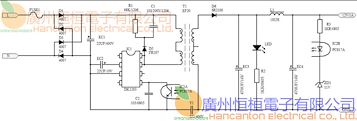

12V1A带IC带电感通用电源适配器参考电路图：

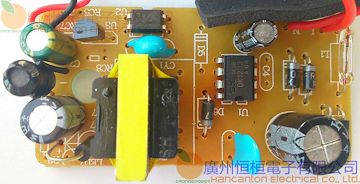

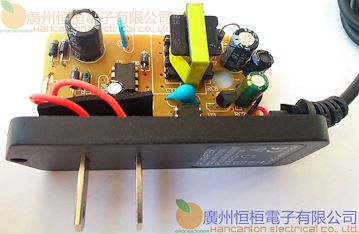

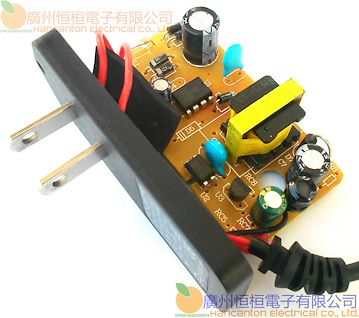

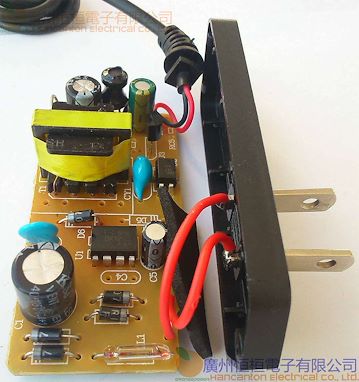

恒桓12V1A带单电感IC方案电源适配器 电路板正面元器件图片：

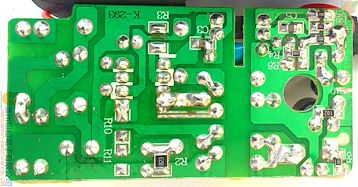

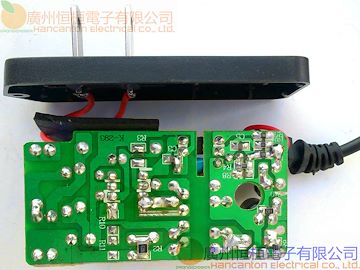

电路板PCB背面SMD元器件图片：

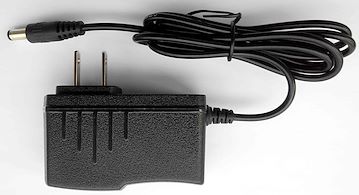

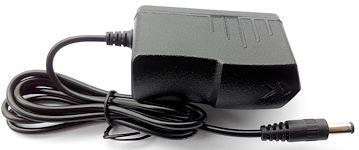

恒桓12V1A带DK1203芯片IC 带电感监控安防通用电源适配器，整体外观效果图：
IC芯片方案广州恒桓12V1A监控安防CCD摄像 专用电源适配器：采用国产品牌大厂IC芯片方案，技术成熟，不良率极低，品质稳定可靠。带全铜电感滤波，使电流更纯净稳定。94V0防火级别优质PCB电路板，产品使用更安全，电气绝缘性能更佳。所有电子料采用国产知名品牌，绝无翻新拆机电子料，提升产品品质，保障产品终端消费者使用安全。
恒桓电源：专业的开关电源适配器生产厂家！可信赖的电源供应商！
?
12V1A带IC带电感通用电源适配器参考电路图：
恒桓12V1A带单电感IC方案电源适配器 电路板正面元器件图片：
电路板PCB背面SMD元器件图片：
恒桓12V1A带DK1203芯片IC 带电感监控安防通用电源适配器，整体外观效果图：
IC芯片方案广州恒桓12V1A监控安防CCD摄像 专用电源适配器：采用国产品牌大厂IC芯片方案，技术成熟，不良率极低，品质稳定可靠。带全铜电感滤波，使电流更纯净稳定。94V0防火级别优质PCB电路板，产品使用更安全，电气绝缘性能更佳。所有电子料采用国产知名品牌，绝无翻新拆机电子料，提升产品品质，保障产品终端消费者使用安全。
恒桓电源：专业的开关电源适配器生产厂家！可信赖的电源供应商！
| 类目 |
具体参数描述 |
| 产品类别 |
恒桓12V1A通用监控安防电源适配器/充电器/开关电源 |
| 产品型号 |
?HH-DK1210-02 |
| AC插头标准 |
??中规/国标、美规/美国标准、欧规/欧洲标准 |
| 输入参数 |
? AC110-265V???50/60Hz?全球通用 |
| 输出电压 |
??空载：?12.3V（±5%）/ 1A满载：12V（±4.5%） |
| 输出电流 |
? 1.0A /1000mA |
| 纹波控制 |
? <120mVp-p |
| 输出接口 |
??DC线长1.2米，DC插头外露均为10mm（可定制） |
| 可选DC插头 |
??2.5*0.7/3.5*1.35/4.0*1.7/5.5*2.1/5.5*2.5/MicroUSB/其它 |
| 工作效率 |
? 71% |
| 功能特性 |
??短路保护、过载保护、过压保护、自恢复功能 |
| 使用寿命 |
??一般使用平均工作时长>50,000小时 |
| 散热方式 |
??被动式空气自然冷却 |
| 尺寸/重量 |
??中美规：约74.5g / 63.2*73.9*27mm/?欧规：约76g / 77.1*72.5*27mm |
| 包装方式 |
??中性PE透明胶袋包装(可根据客户要求定制) |
| 周转箱 |
? 200PCS/箱(纸格)，外箱尺寸：600×431×232(cm) |
| 工作环境 |
? -15℃～48℃，5%～95%RH |
| 存储环境 |
? -28℃～65℃，45%～85%RH |
| 检测温度 |
? 25±10℃ |
| 气压环境 |
? 71-108KPa |
| 保修条款 |
?非人为损坏，质保两年 雷击，进液，火灾，自然灾害，暴力撞击损毁，私自拆卸等不予保修 |
