苏州恒桓电子有限公司

型号：	Hh-u0502va-2	规格：	中规/美规/欧规/英规/巴西规等可定制
商标：	恒桓(hancanton)	包装：	PE透明袋工业中性包装
电源控制IC方案：	启达原边IC方案	DC接头：	USB2.0通用
输出电流：	2000mA	外壳材质：	ABS+PC合金塑料
插头五金材质：	磷铜合金	输入电压：	90VAC~264VAC
PCB电路板材质：	94V0 22f 防火PCB	环保制程：	符合RoHS指令
纹波噪音：	＜100MVP-p	是否带电感：	带全铜电感
产量：	7000000

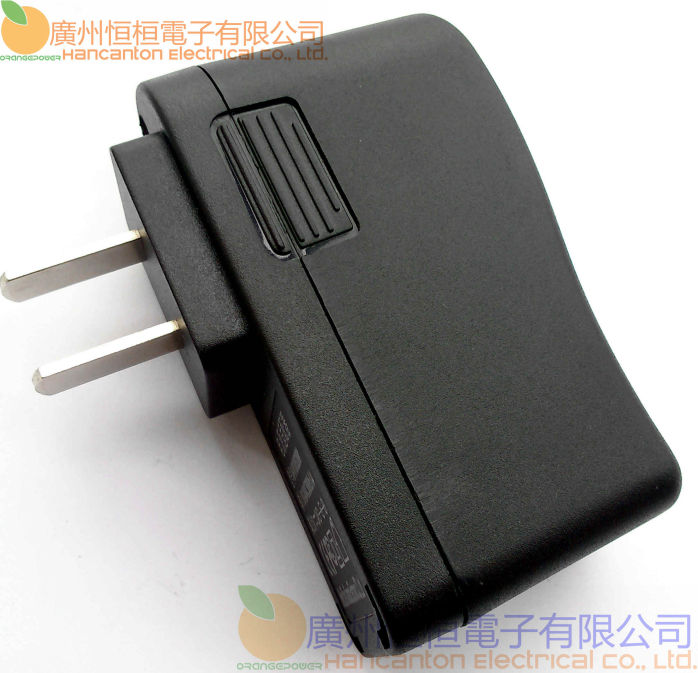

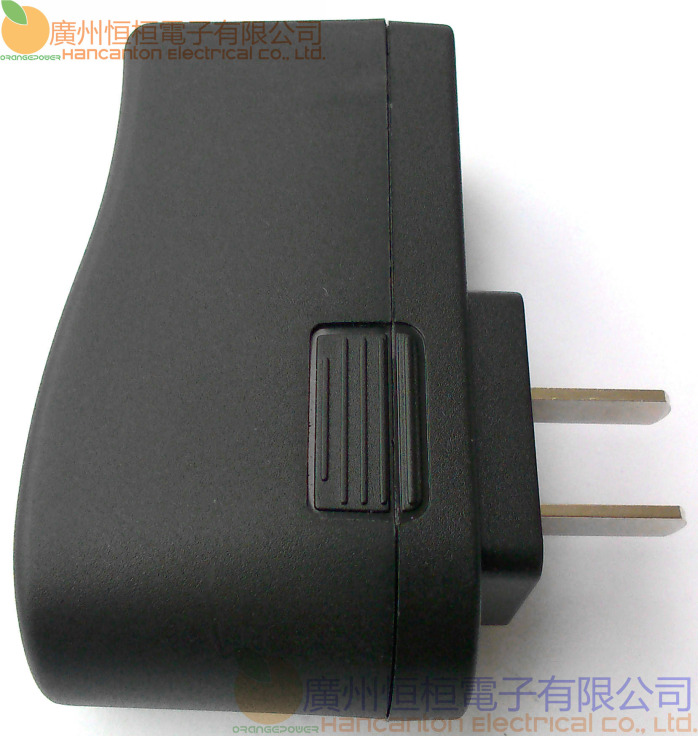

恒桓电子启达 IC 方案 5V2A 电源适配器 ( 充电器 ) 产品信息
适配器型号： HH-U0502VA-2
IC 型号：CR6233?
品牌：? 启达 Chip-Rail （ CR ）
功率： ≤18W
兼容替代型号：OB2532 、CR6232,CL1101
产品特点：
优点： 外置MOS 管，全电压18W ，高CC/CV 精度，较高效率，兼容OB2532 基于原边控制模式的高精度基于原边控制模式的高精度CV/CC PWM 控制器
概述：CR6233 是一款外置功率MOSFET 、内建高精度基准（±1% ）的基于原边控制模式，输出±5% 精度的脉宽调制功率开关，内置了恒流/ 恒压两种控制方式，无需TL431 和光耦，适用于小功率AC/DC 电源适配器、充电器及LED 照明电源，最大功率为适配器18W,LED 驱动24W 。
本方案特征：
1. 原边控制模式, 无需TL431 和光耦
2. 内置600V 功率开关MOSFET
3. 恒压和恒流精度可达5%
4. 频率抖动
5. 过温保护OTP 功能
6. 恒流和输出功率可调
SOT-23-6 封装




变压器设计特点：
CR6233 采用原边反馈，在任何情况下，变压器电感电流必须工作在 DCM 模式。下列为宽电压输入，电感电流工作在 DCM 模式的设计。
1. 输入存储电容
对于宽电压范围输入，输入存储电容 C IN 按 2~3uF/Watt 输出功率选取；
230V 或 115V 倍压整流输入， C IN 按 1uF/Watt 输出功率选取。
2. 最小和最大直流输入电压
其中， K P 应始终大于 1 ， K P 表示非连续导通模式，并且是初级 MOSFET 关断时间与次级二极管导通时间的比例。 V DS 取 10V ；
注意：为了实现正确调节， CR6233 要求电源在非连续导通模式下工作。在 CV 应用时，次级二极管导通时间一旦超过周期的一半，则开关频率将降低。为了在最大输出功率时，开关频率为 55KHz （ Typ ），则需要设定 K P 。检验 K P 大于 1.3 ，确保非连续工作。建议取值 1.5 或更大的值。
确定了磁芯之后，即可由下式得出变压器初级侧为避免发生磁芯饱和而应具有的最少匝数。
?5. 其中，L g 单位为毫米，A e 单位为平方厘米，A L 单位为纳亨/ 圈 2 ，L P 单位为微亨。
通常不推荐对中心柱气隙磁芯使用小于 0.1 mm 的值，因为这样会导致初级电感量容差增大。如果您需要使用小于 0.1 mm 的 L g 值，请咨询变压器供应商以获得指导。
7. 变压器绕组间匝比
其中 V D 为二极管正向电压：对超快速 PN 结二极管选取 0.7 V ，肖特基二极管选取 0.5 V 。
△V 为最大负载输出线压降：I O 为最大负载电流，R C 为输出线等效电阻
?
本充电器 ( 适配器 ) 应用范围：
18W 以下功率适配器及充电器，智能手机、平板电脑 MID 、充电器； Android 安卓智能盒子 BOX 、数码播放器、机顶盒、移动电源等通用小功率电源适配器；小功率 LED 驱动电路、多媒体小音箱、 Bluetooth 周边设备辅助供电；普及型路由器、交换机、 ADSL Modem 、光纤类调制解调器、无线 AP 等网络设备供电附件 … … 线性电源替换等。。。。
?
?
?
?

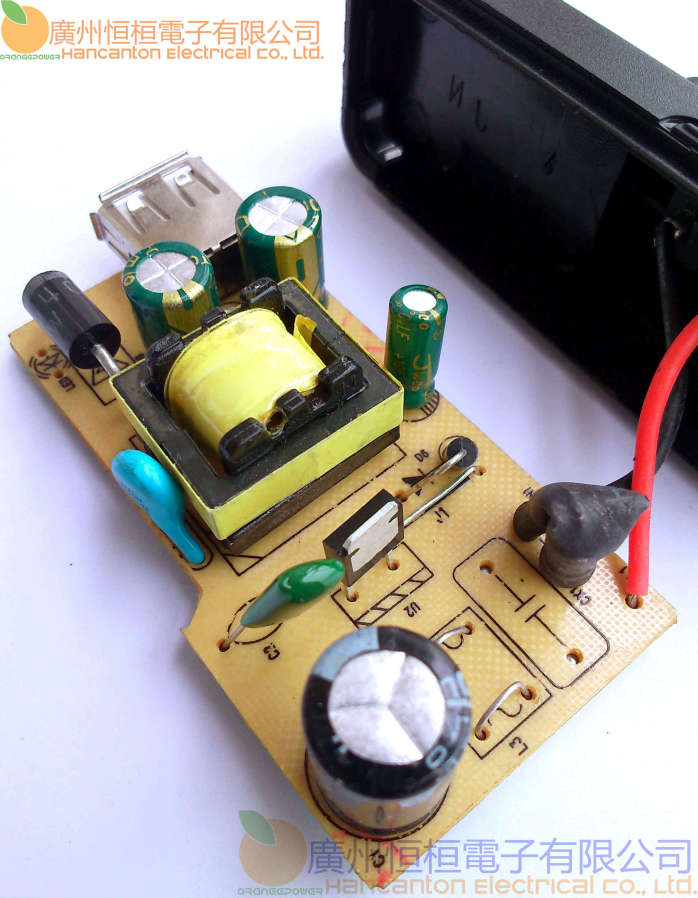

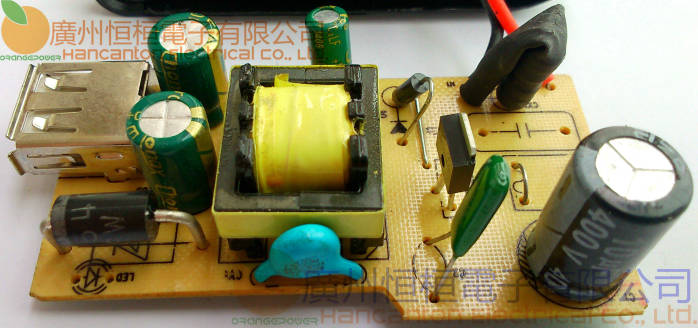

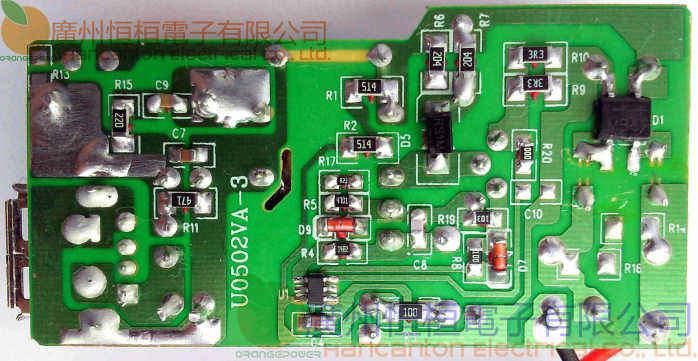

广州恒桓电源厂本适配器全部采用 94V0 22F 防火 PCB 电路板，纯铜高频变压器，原厂品牌电子元器件，输入输出电感滤波功能，纹波噪音得到有效控制，大量采用 SMD 贴片电子料，低温升，高可靠性。
