充电电流：	2000mA	电源：	电能
类型：	USB 充电器	型号：	HHDKV2A-05
规格：	插墙式带线	商标：	恒桓
包装：	中性工业包装PE袋	线性压降补偿：	YES
DC接头：	Micro 5Pin	电源效率：	75％
外壳材质：	PC+ABS合金塑料	输入电压：	V
环保制程：	RoHS	过载保护：	YES
纹波噪音：	＜100mVp-p	插头规格：	美/中/欧/英/规可定制
短路保护：	YES	产量：

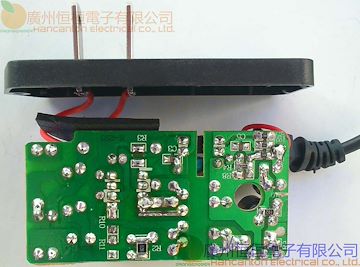

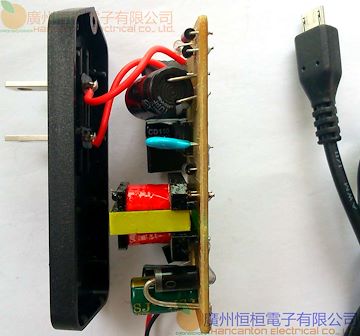

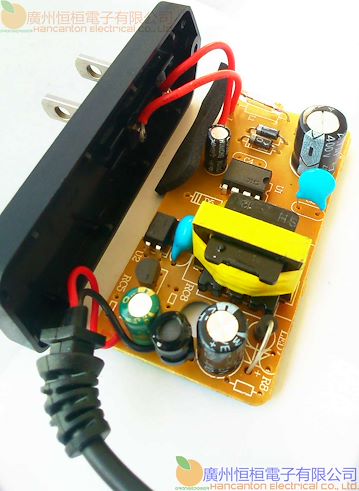

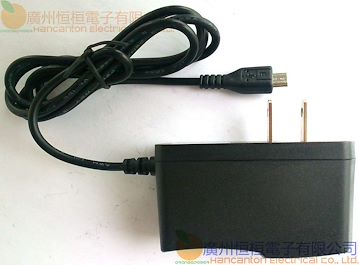

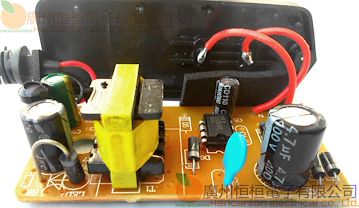

恒桓本款 5V2A 手机平板电脑通用充电器介绍。
DK 1203 5V2A 10W 小功率离线式开关电源控制芯片
◆主要特性
输入电压 85V to 265V 全电压范围
? 内置 700V 功率管
? 内建自供电电路 ( 专利 ), 无需辅助绕组供电
? 集成自启动电路
? 电流模式 PWM 控制
? VCC 工作电压范围 4V to 6V
? 65Khz 开关频率
? 轻负载时自动进入跳周期模式
? 过温、过流、过压、过载保护
? 待机功耗小于 0.3W
? 频率抖动降低 EMI 滤波成本
◆应用领域
? AC/DC 电源适配器 ， 平板电脑 PAD 智能手机充电器， LED 驱动 电源 ， 机顶盒电源 ，路由器，交换机， ADSL 猫电源。
?
◆功率范围
输入电压 (ac) 85~265V 85~145V 180~265V
最大输出功率 12W 12W 18W
◆封装与引脚定义
引脚符号功能描述
1 OB 上电启动引脚，内部有启动电路与高压 OC 引脚相连，此引脚悬空。
2 VCC 供电引脚，外部连接一个 10UF~100UF 的贮能电容对地。
3 GND 接地引脚。
4 NC 空引脚，内部无电气连接。
5 FB 反馈控制端引脚，接1nF～10nF 电容对地，光藕对地控制输出。
6 NC 空引脚，内部无电气连接。
7,8 OC 输出引脚，连接芯片内高压功率管，外部与开关变压器相连。
?
◆电气参数
项目测试条件最小典型最大单位
电源电压 Vcc AC 输入 85VV 4 5 6 V
启动电压 Vcc AC 输入 85VV 4.8 5 5.2 V
关闭电压 Vcc AC 输入 85VV 3.6 4 4.2 V
电源电流 Vcc=5V ， Fb=2.2V 10 20 30 mA
启动时间 AC 输入 85V --- --- 500 mS
OC 保护电压 L=1.2mH 460 480 500 V
功率管耐压 Ioc=1mA 700 --- --- V
功率管最大电流 Vcc=5V ， Fb=1.6V---3.6V 600 660 700 mA
峰值电流保护 Vcc=5V ， Fb=1.6V---3.6V 650 720 800 mA
掁荡频率 Vcc=5V ， Fb=1.6V---2.8V 50 65 70 Khz
变频频率 Vcc=4.6V ， Fb=2.8V---3.6V 0.05 --- 65 Khz
抖频步进频率 Vcc=4.6V ， Fb=1.6V---2.8V 0.8 1 1.2 Khz
温度保护 Vcc=4.6V ， Fb=1.6V---3.6V 120 125 130 ? C
PWM 占空比 Vcc=4.6V ， Fb=1.6V---3.6V 5 --- 75 %
控制电压 Fb AC 输入 85VV 1.6 --- 3.6 V
?
恒桓电子5V2A 带线Micro 5Pin接头 通用电源适配器，广泛适用于各类智能手机，平板电脑MID，充电宝，多媒体数码产品，通信网络设备等产品适用，产品全部足功率，带滤波IC控制芯片方案，品质耐用，价格低廉，欢迎加工定制！
<

苏州恒桓电子有限公司Hancanton.Co.Ltd(电源事业部)					?	?	5v2a	第 3 版 第2次修改
内部BOM清单--HHDKV2A-05					?	?	?	客户编号	?
文件编号		?		?	部门		工程部	共 1 页?? 第 1 页
制表	李工	审核		?	批准		?	发布日期	2014年10月18日
?	?	?		?	?	?	?	?	?
序号	元件名称	规格型号			用量	单位	位置	供应商	备注
1	色环电阻	68KΩ,1/4W,±5%			1	PCS	R1	?	?
2	色环电阻	470Ω,1/4W,±5%			1	PCS	R2	?	?
9	电解电容	10uF/400V,Φ13*161mm,105℃			1	PCS	EC1	?	?
10	电解电容	22uF/50V,Φ6.5*12mm,105℃			1	PCS	EC2	?	?
11	电解电容	1000uF/10V,高频低阻Φ8*12mm,±20%			1	PCS	EC3	?	?
12	电解电容	470uF/10V，高频低阻Φ8*10mm,±20%			1	PCS	EC4	?	?
13	安规Y电容	102/400V, P=10mm，±20%			1	PCS	CY1	?	认证
15	涤纶电容	2A223,P=5mm，±20%			1	PCS	C1	?	?
16	瓷片电容	103/25V,P=5mm，			1	PCS	C2	?	?
18	插件整流桥	MB06		?	1	PCS	DB1	?	?
19	二极管	FR107，DO-41			1	PCS	D1	?	?
20	二极管	SR540,DO-27			2	PCS	D2、D3	?	?
22	IC	DK1203			1	PCS	IC1	?	?
23	IC	817C，DIP-4			1	PCS	IC2	?	认证
24	IC	DK450，TO-92，±0.5%			1	PCS	IC3	?	?
25	保险管	F2AL/AC250V,Φ5X20mm,			1	PCS	F1	?	认证
30	工字电感	10uH，线径0.35mm? Φ6*8mm			1	PCS	L1	?	?
?	USB座	?	?		1	PCS	USB1	?	?
34	变压器	DKV2A1（EF20 5+5）			1
