用途：	安防监控	输出类型：	直流
连接方式：	插入式	型号：	Hh-dk1210A-3
规格：	中规带DC线	商标：	Hancanton
包装：	中性工业包装	工作环境：	-15℃～48℃，5%～95%rh
纹波控制：	<100MVP-p	空载电压：	12.3V（±5%）
输出电流：	1.0A /1000mA	气压环境：	71-108kpa
输入电压：	110-265V 50/60Hz	过载保护：	Yes
负载电压：	12V（±4.5%）	存储环境：	-28℃～65℃，45%～85%rh
短路保护：	Yes	产量：	800000

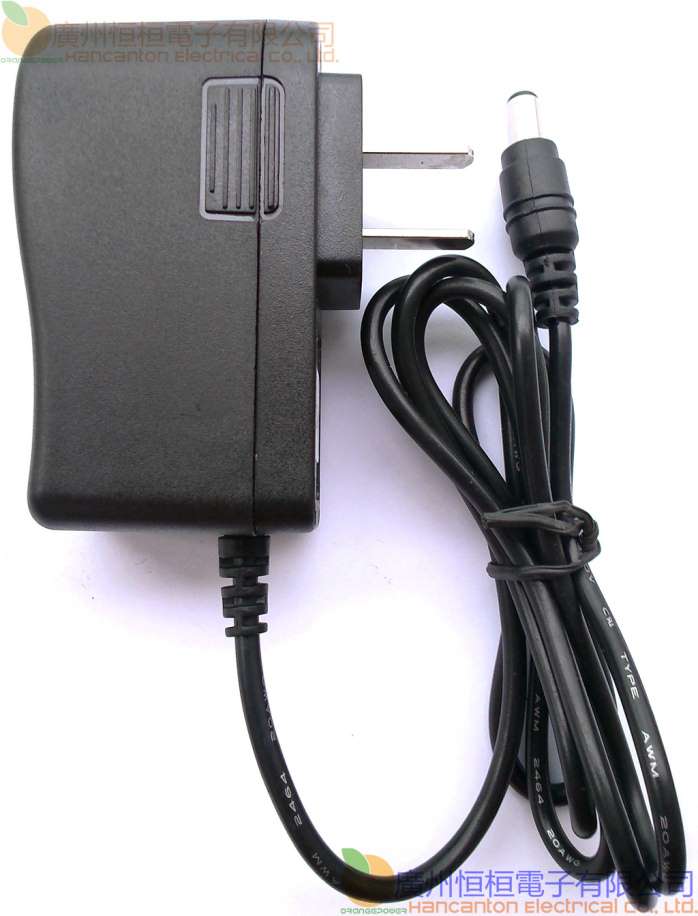

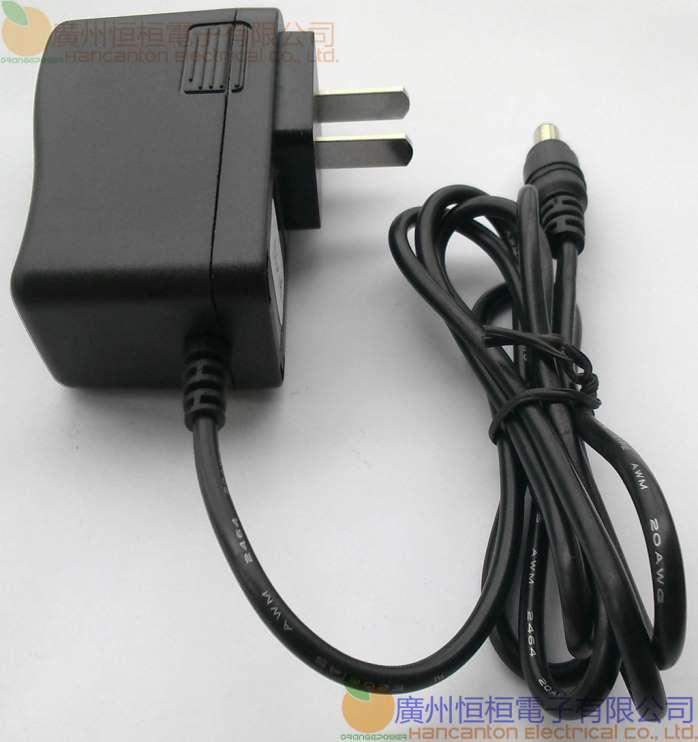

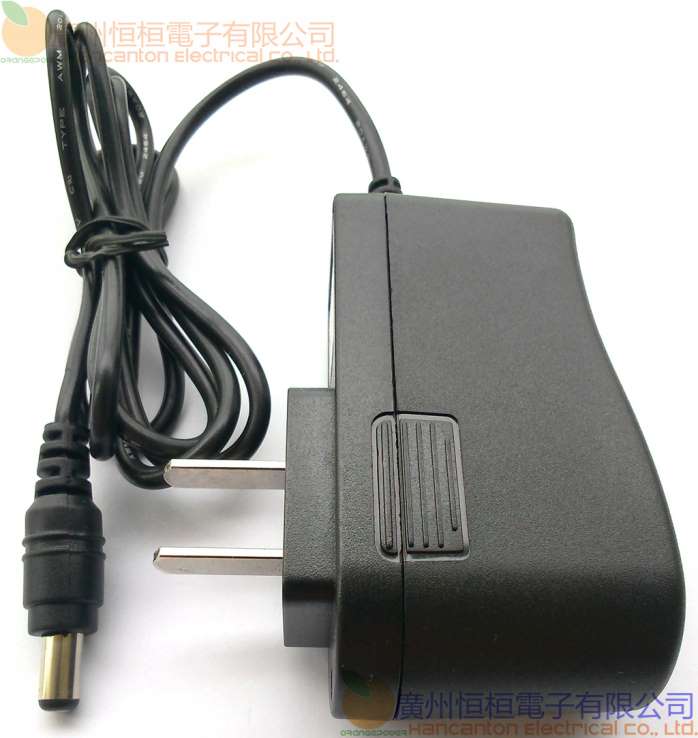

12V1A 通用型芯片 IC 方案监控安防电源适配器信息
本款 12V1A 足功率 IC 芯片电源适配器应用范围：
监控安防设备供电，如：监控摄像头电源， CCD 模拟摄像*电源适配器， CCD 数字摄像机电源，低功率 DVR 硬盘录像机供电电源， NVR 网络摄像机供电电源，小功率 LCD/LED 液晶显示器外置电源适配器，无线红外感应器电源适配器，门禁后备电源标配适配器， POS 机刷卡器外置电源适配器， IC 卡机 NFC 感应终端设备供电装置等 … … …
15W 以下功率电源适配器与充电器。机顶盒电源适配器、外置智能盒子电源、 15W 以下 LED 灯驱动电源、多媒体设备，电器性能参数相符合的路由器、交换机、 ADSL Modem 、光纤类调制解调器、无线 AP 等网络设备供电附件，完美替代传统线性电源适配器的功能。
?

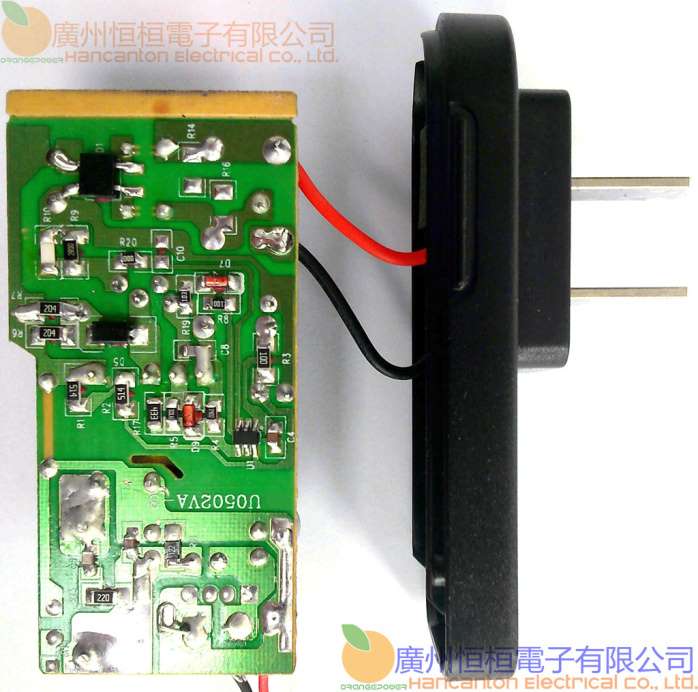

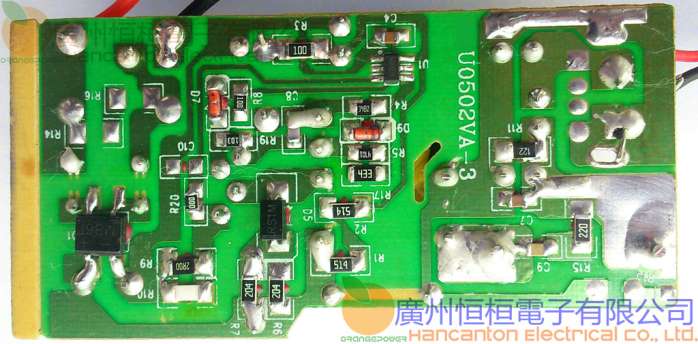

适配器型号： HH-U0502VA-3
IC 芯片型号：CR6233?
品牌：? 启达 Chip-Rail （ CR ）
功率：≥12W 足功率
优点： 外置MOS 管，全电压18W ，高CC/CV 精度，较高效率，基于原边控制模式的高精度基于原边控制模式的高精度CV/CC PWM 控制器
概述：本电源管理IC 芯片是一款外置功率MOSFET 、内建高精度基准（±1% ）的基于原边控制模式，输出±5% 精度的脉宽调制功率开关，内置了恒流/ 恒压两种控制方式，无需TL431 和光耦。
特性：
1. 原边控制模式, 无需TL431 和光耦
2. 内置600V 功率开关MOSFET
3. 恒压和恒流精度可达5%
4. 频率抖动
5. 过温保护OTP 功能
6. 恒流和输出功率可调
SOT-23-6 封装
?
低启动电流：5uA （Typ ）
低工作电流：2.5mA （Typ ）
内置软启动功能
内置前沿消隐电路(LEB)
内置频率抖动以改善EMI 特性
内置自适应OCP 补偿
内置原边绕组电感补偿
内置输出线压降补偿
VDD 欠压保护(UVLO) 、过压保护(OVP) 及VDD 电压钳位功能
高效节能：
满足能源之星EPS 2.0 版V 级能耗标准
?
采用反激式电路结构, 输出和输入高压使用变压器隔离。在这种反激拓扑中，开关管导通时，变压器储存能量，负载电流由输出电容提供；开关管关断时，变压器将储存的能量传递到负载和输出滤波电容，以补偿电容单独提供负载电流所消耗的能量。
?
12V1000mA 电源适配器变压器： 在任何情况下，变压器电感电流必须工作在 DCM 模式。下列为宽电压输入，电感电流工作在 DCM 模式的设计。
1. 输入存储电容
对于宽电压范围输入，输入存储电容 C IN 按 2~3uF/Watt 输出功率选取；
230V 或 115V 倍压整流输入， C IN 按 1uF/Watt 输出功率选取。
2. 最小和最大直流输入电压
其中， K P 应始终大于 1 ， K P 表示非连续导通模式，并且是初级 MOSFET 关断时间与次级二极管导通时间的比例。 V DS 取 10V ；
注意：为了实现正确调节，电源在非连续导通模式下工作。在 CV 应用时，次级二极管导通时间一旦超过周期的一半，则开关频率将降低。为了在最大输出功率时，开关频率为 55KHz （ Typ ），则需要设定 K P 。检验 K P 大于 1.3 ，确保非连续工作。建议取值 1.5 或更大的值。
确定了磁芯之后，即可由下式得出变压器初级侧为避免发生磁芯饱和而应具有的最少匝数。
?5. 其中，Lg 单位为毫米，Ae 单位为平方厘米，AL 单位为纳亨/ 圈2 ，LP 单位为微亨。
通常不推荐对中心柱气隙磁芯使用小于 0.1 mm 的值，因为这样会导致初级电感量容差增大。如果您需要使用小于 0.1 mm 的 L g 值，请咨询变压器供应商以获得指导。
7. 变压器绕组间匝比
其中 V D 为二极管正向电压：对超快速 PN 结二极管选取 0.7 V ，肖特基二极管选取 0.5 V 。
△V 为最大负载输出线压降：IO 为最大负载电流，RC 为输出线等效电阻
12V1A 监控安防摄像机摄像头电源适配器

12. 恒流电流 I CC 设定
恒流电流ICC 通过调节Rsense 电阻设定--
?
?

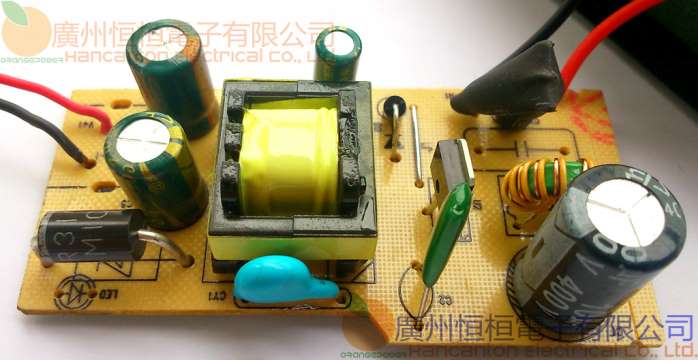

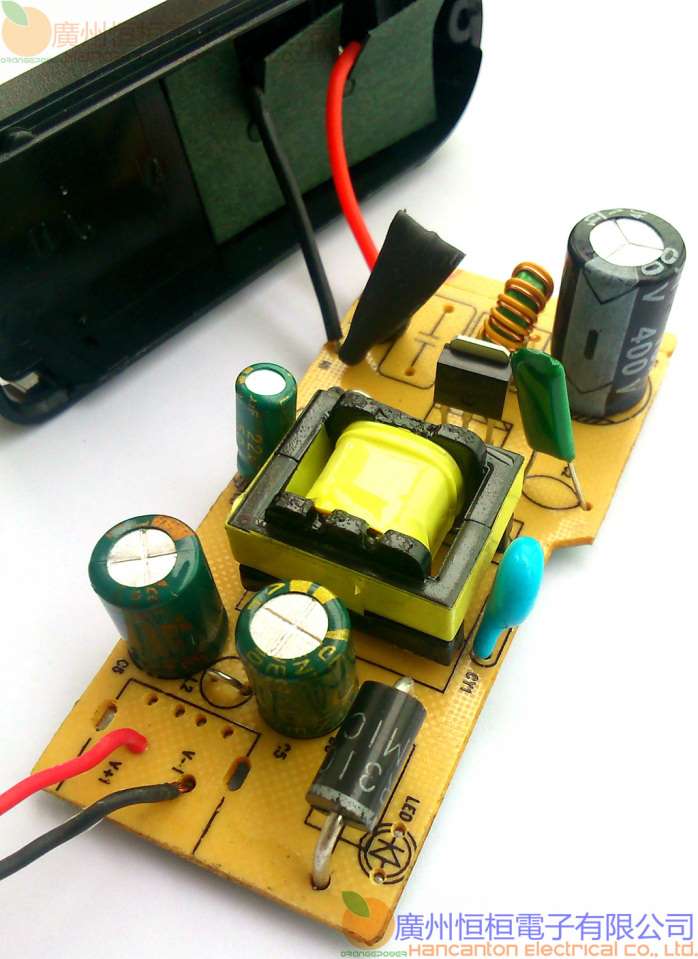

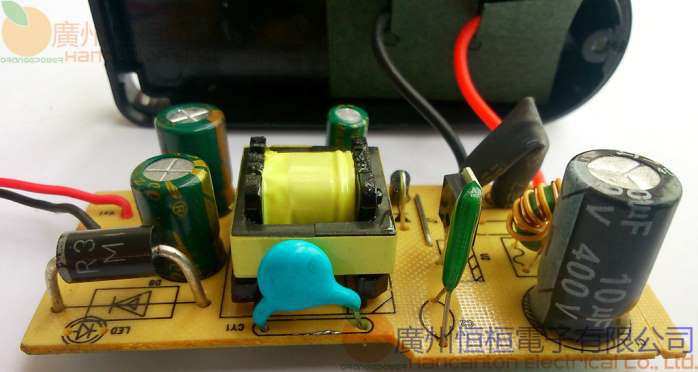

广州恒桓电源厂本 12V1A 足功率监控安防通用型电源适配器全部采用 94V0 22F 防火 PCB 电路板，纯铜高频变压器，原厂品牌电子元器件，电感滤波功能，纹波噪音得到有效控制，大量采用 SMT 贴片工艺，低温升，高可靠性。可根据客户需求定制外壳款式与材料，可根据客户需求定制 AC 插头规格与 DC 线厂接头参数。
