用途：	安防监控	输出类型：	直流
连接方式：	插入式	型号：	HH-DK1240289-02A
规格：	外置插墙式适配器(插头规格可定制)	商标：	恒桓
包装：	中性工业包装(按客户要求定制)	DC头规格：	5.5*2.5可定制
电源效率：	≥78％	外壳材质：	PC+ABS合金塑料
输出功率：	24W	安规电容：	有
电源IC芯片型号：	东科DK124	输入电压范围：	85-265V全球通用
纹波噪音：	＜120mVp-p	光电耦合器：	有
滤波电感：	有	产量：	6800000

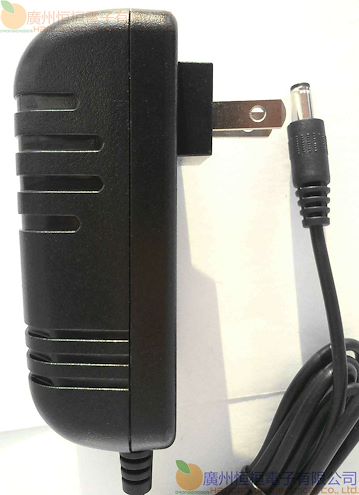

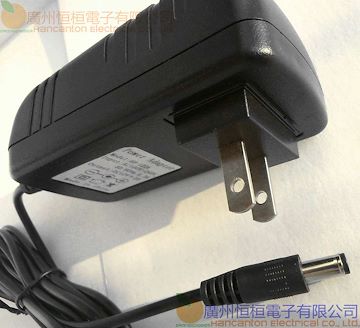

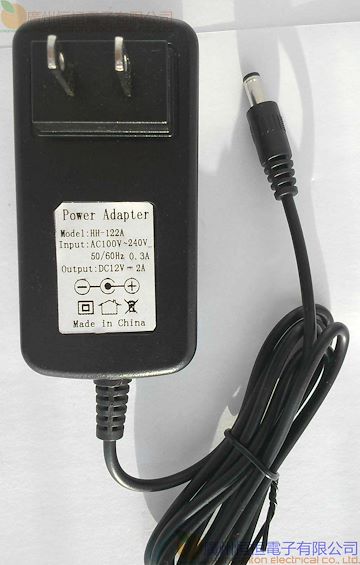

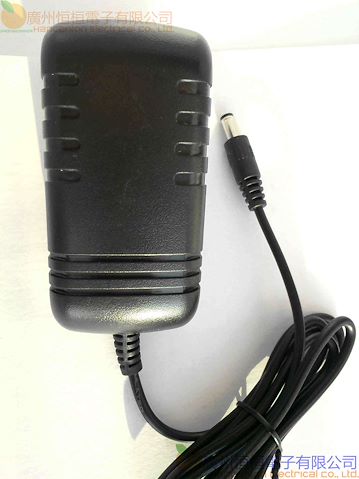

正面视图

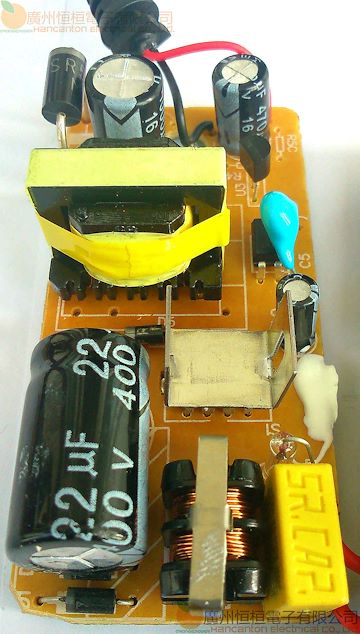

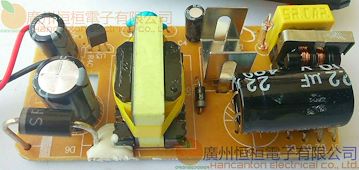

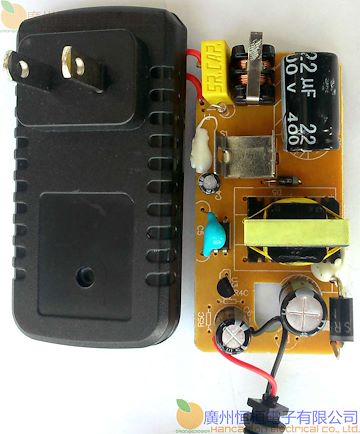

正面元器件识图：全波整流二极管，安规电容，DK124芯片，滤波共模电感，全铜高频变压器。 背面PCB视图，采用SMD贴片电容电阻元器件，节省PCB散热空间，性能稳定。
DIP4 光电耦合器PC817A

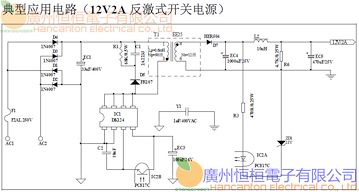

本款12V2A足功率24W插墙式电源适配器采用东科DK124? 原厂电源IC控制芯片。?
12V2A 电源适配器IC芯片功能描述：?
DK124 是一款离线式开关电源芯片，最大输出功率达到24W。不同于PWM控制器和外部分立功率MOS组合的解决方案，DK124内部集成了PWM控制器、700V功率管和初级峰值电流检测电路，并采用了可以省略辅助供电绕组的专利自供电技术，因此极大地简化了外围应用电路，减少了原件数量，电路尺寸和重量，特别适用于成本敏感的反激式开关电源。?
本款适配器与IC芯片产品特点?
l? 全电压输入85V—265V? l? 内置700V高压功率管?
l? 内部集成了高压启动电路，无需外部启动电阻? l? 内置16mS软启动电路?
l? 内置高低压功率补偿电路，使高低压最大输出功率保持一致? l? 专利的自供电技术，无需外部辅助绕组供电? l? 内置频率调制电路，简化了外围EMI设计成本? l? 完整的过压、过温、过流、过载、输出开路/短路保护?


本适配器应用领域:
DVD,VCR,STB,LCD,LED 液晶显示器电源等。
适配器，充电器电源。监控安防摄像机CCD电源,DVR硬盘录像机NVR网络数字录像机等设备。
LED 驱动电路，仪器仪表供电电源，刷卡机，门禁设备电源等。

?



功能描述
上电启动
上电启动时，芯片通过内部连接OC 和 VCC 引脚的高压电流源，对外部的VCC 储能电容
充电，当VCC 电压升高到5V 的时候，关闭高压电流源,启动过程结束，控制逻辑开始输
出PWM 脉冲。
软启动
上电启动后，芯片开始输出 PWM 脉冲。为防止瞬时的输出电压过冲，变压器磁芯饱和，
功率管和次级整流管应力过大，芯片内置 16mS 软启动电路，在 16mS 内，会逐渐增加
PWM 的开通时间，使功率管的峰值电流从 100mA 线性增加到最大峰值电流。
反馈控制
芯片采用逐周期限值峰值电流的PWM 控制方式, 通过侦测FB 的反馈电压来调节限制电
流。当PWM 开通后，芯片检测功率管输出电流，直到功率管输出电流达到当前的限制电
流后关断功率管，等待下一个PWM 开通周期。 FB 电压在1.5V-2.5V 之间会线性的调节
限制电流。1.5V 对应最大限制电流，2.5V 对应最小限制电流。当负载加重时，FB 电压
会逐渐降低；反之则FB 电压会逐渐升高。当负载过重，FB 电压小于1.5V 时，芯片会进
入短路或者过载保护的判定。当负载很轻，FB 电压大于2.5V 时，控制电路会将PWM 的
开关频率由65KHz 减小到22KHz,并以最小开通时间开通。当负载更轻时，FB 电压会继
续升高；当FB 电压高于2.8V 时，控制电路停止PWM 输出，芯片进入待机突发模式。
待机突发模式
待机时，FB 电压会升高到2.8V 以上，芯片停止PWM 输出。当输出电压略微下降，FB 电
压低于2.8V 时，芯片会重新输出一些PWM 脉冲来维持设定的输出电压；这种突发的输
出方式，可以实现较低的待机功耗。
频率调制
为了满足EMI的设计要求，降低EMI的设计复杂度和成本，芯片内设有一个频率调制电路，
PWM 的频率将以65KHz为中心，以0.5KHz 的步进频率在16个频率点上运行。
自供电
芯片使用了专利的自供电技术，控制VCC的电压在5V左右，提供芯片自身的电流消耗，
这样可以省略外部变压辅助绕组，简化变压器的设计。
峰值电流保护
任何时候芯片检测到内部功率管的峰值电流超过1.3A时，立即关断功率管，保护功率管
和相应器件免于破坏。
恒定功率控制
为了防止高压时输出过功率，芯片内置了高低压功率补偿电路，使不同电网电压输入时
的最大输出功率基本一致。
电源异常
因外部异常导致VCC电压低于3.6V时，芯片将关断功率管，进行重新启动。
因外部异常导致VCC电压高于6.5V时，立即启动VCC过压保护，停止输出脉冲，直到VCC
过压状况解除。
功率管过压保护
次级开路，输入母线电压过高，变压器漏感过大，都会引起功率管OC 较高的尖峰电压；
为保护功率管不被破坏，当电路检测到功率管OC 电压超过600V 时，会立即拉高FB 电
压，停止输出PWM 脉冲，直到功率管过压状况解除。
短路和过载保护
次级输出短路或者过载时，FB 电压会低于1.3V; 在某些应用中，由于电机等感性负载
在启动时需要较高的启动电流，可能导致电路短时间的过载，因此芯片第一次过载保护
的判定时间是512mS。如果FB 电压在512mS 内恢复正常，芯片不会判定过载或短路；如
果FB 电压在512mS 内始终低于1.3V,则判定为次级输出短路，立即启动短路保护,并将
短路保护判定时间缩短为32mS,直到短路状况解除。
过温保护
任何时候检测到芯片温度超过130 ℃ ，立即启动过温保护，停止输出脉冲，直到过温状
况解除。
